このページはBOSEのスピーカーを用いた場合のものです。
CLASSIC PROスピーカーを用いたセットアップはミキサーに接続する各端子の形が異なります。
ここでは最小限の機材で、@ライブストリームとAビデオの収録、そしてB音声のライン録音をやりつつ日曜礼拝を開催するための機材を説明します。
プロジェクターを使う場合は別途それらも必要です。

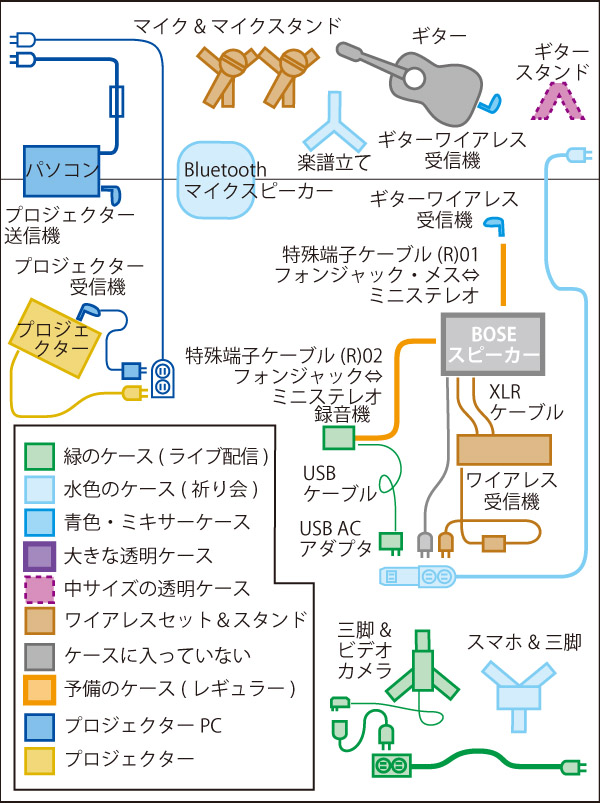

必要なケーブルは図にあるものがすべてです。(ビデオカメラの映像は後日編集するためのものなので配線は一切ありません。ただし電源は必要です。)
使用する機材は、「日曜日のシンプルセットアップ」の為に選り集めた機材で構成されています。いくつかの小さい機材は別々の箱に入っているものもあります。それらはあらかじめ選別する必要があります。
画像で説明するとこんな感じです。
(いこいを使用した場合を想定しています。)
準備
(1)1週間前の礼拝で片づける際に翌週の為のより分けをしておく
(2)録音機およびビデオカメラで100V電源を使わない場合はバッテリーの充電&電池交換をしておく。
(3)普段使わない機材や部品(オレンジ色)もあるのでそれを確認する。
(4)この仕様はライブストリームの為の機材はスマホとマイクスピーカーだけです。撤収時間に余裕がある場合(元旦礼拝など)は通常のライブストリーム機材■を用いると良いでしょう。
(5)プロジェクターを使用するかどうかを検討してください。教会メンバーだけなら必要ないかもしれませんが、洗礼式などは新来者も参加することが多いのであったほうがよいでしょう。
運び込むもの(写真で見る場合はこちら)
@ 水色の水曜の箱 ■
A 緑色のライブストリームの箱 ■
B ワイアレスマイクの小型アルミケース ■
C マイクスタンド(赤ラベル) ■
D 予備のケーブル類のケース ■
E ギター
F BOSEスピーカー
G (単独)ギタースタンド ■
H (単独)ギターのワイアレス送受信機 ■
I プロジェクター用アルミケース ■
J プロジェクター用パソコンケース(黒色) ■
以下に機材の詳細を記載いたします。
使用機材のリスト
以下に(A)(B)(C)とありますが、それは運搬用にふり分けた箱やケースの事です。
(A)■水曜日のケース(丸ごと持っていく)
スマホ ■
楽譜立て
無線マイクスピーカー(Blutooth)■ YAMAHA
AC電源延長コード■
USB充電器■ (YAMAHA用)
USBケーブル(Mini USB Type-B)■(YAMAHA用)
スマホ用三脚 ■
スマホフォルダー ■
(B)■ライブストリームのケース(丸ごと持っていく)
ビデオカメラ■
ビデオカメラシュー■
ビデオカメラ用延長ポール■
ビデオカメラ用三脚■
ビデオカメラ用ACアダプター ■
ビデオカメラ用電源コード(太いもの) ■
ビデオカメラ用電源コード(白く短いもの) ■
SDカード2枚(フォーマットをすること)■
録音機■
SDカード(フォーマットをすること)
■
録音機用のUSBケーブル■
録音機用のUSB・ACアダプター■
(C)■ワイアレスマイク(丸ごと持っていく)
ワイアレスマイクセット一式■
(D)■マイクスタンドケース(丸ごと持っていく)
マイクスタンド一式■
(E) 予備のケーブル類のケース ■(丸ごと持っていく)
ギターケーブル変換用■特殊端子ケーブル(R)01)フォン・メス⇔ミニステレオ
録音用ケーブル■(特殊端子ケーブル(R)02)フォン・オス⇔ミニステレオ
(F)
次の物は選別してカバンに入れて運ぶこと
ギタースタンド ■(ギターを支える位置が高いもの)
ギターワイアレス接続機材 ■(ミキサー用ケース)
(G) 箱に収めないもの
BOSEスピーカー&電源ケーブル
ギター
(H) プロジェクターを使用する場合
アルミ製のプロジェクターのケース
黒いプロジェクター用パソコンのケース
色分けの説明(元々保存されている場所)
■ 大きなケース
■ ワイアレスマイクセット
■ マイクスタンド(大きなマイクフォルダー)
■ 水曜日用
■ 日曜日ライブストリーム用
□ ケーブルだけを入れている箱
■ 特殊(通常使っていないもの)
■ ミキサー用ケース
■ プロジェクター用PCケース
■ プロジェクター
普段と違う部分を写真で説明
(A) スピーカーのr接続端子

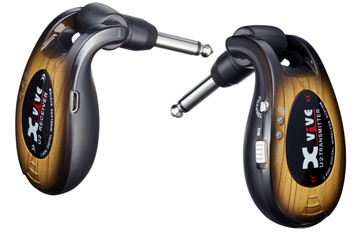

ギターワイアレス接続機材 ■(ミキサー用ケース)
(B)特殊端子ケーブル(普段使用されないパーツ)
録音用ケーブル■(特殊端子ケーブル(R)01)フォン・メス⇔ミニステレオ

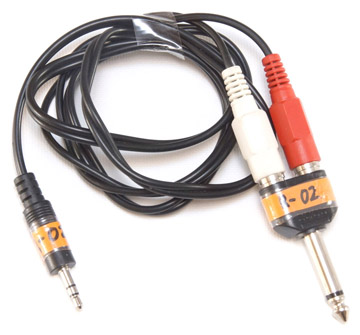

録音用ケーブル■(特殊端子ケーブル(R)02)フォン・オス⇔ミニステレオ
プロジェクター ■
電源コード ■
プロジェクター用のパソコン■
パソコン電源 ■
HDMIケーブル ■
AC電源延長コード ■
無線プロジェクターコントローラー ■
