(ZOOM H2n)の接続ケーブルを延長させる方法

結論としては以下のようなケーブルを使用しますが・・・手順を追って説明いたします。

（1）ミキサーのヘッドフォン端子と(ZOOM H2n)を接続させるには、通常、このような片側が標準サイズ、もう片方がミニのステレオ端子のケーブルを使用します。

(2) しかし実際には長さが足りないでしょうから、ケーブルを延長させる必要があります。

延長方法はいろいろあります。

(A)　このような両端ともステレオミニ端子のケーブルがあれば

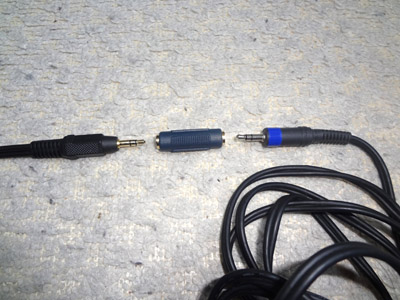

このようなアダプターを使用して

このように接続すれば単純に長くすることができます。

しかし、「いこい」の後方に録音機を置いて使用するにはまだ短いことでしょう。ですから以下の方法を用いる必要があります。

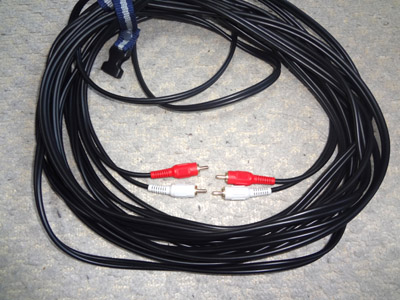

(2) このような長いＲＡＣピンジャックケーブルを準備します。

このままだと両端ともミキサーにも録音機にもつなげないので変換する必要があります。

まず、このようなケーブル（RACピンジャック→ステレオミニ）を２つ準備します。

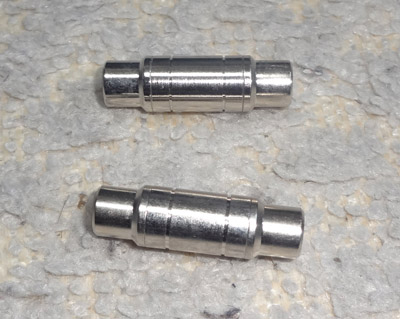

また、このような（RACピンジャック）同士を接続するアダプターを2セット、合計４つ準備します。

そうすると以下のように長くて両端が「ステレオミニ」のケーブルが出来上がります。

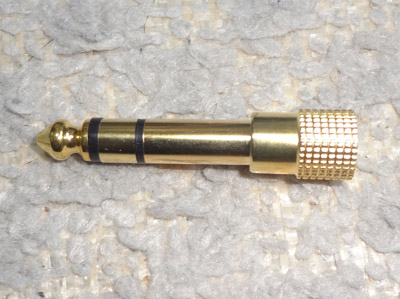

ミニ端子だとヘッドフォン出力につなげれないので、以下のような大きさを変えるアダプターを使用します。

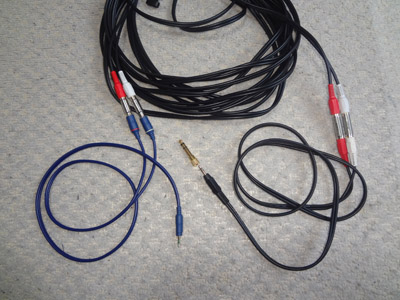

そうすると以下のような構成を作ることができます。
