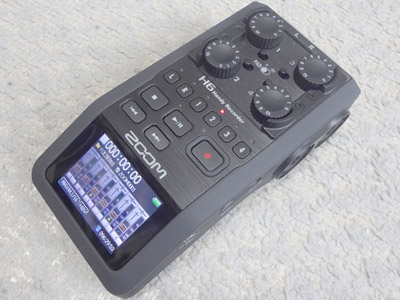

(ZOOM H6)の接続方法
by　ミキサーのヘッドフォン端子より

本体の基本的な操作方法は「(ZOOM H6)の接続方法」をご覧ください。

(1) デジタルミキサーのヘッドフォン出力端子位置を確認する。

(2) 接続には片側がステレオ標準ジャックでもう片方がモノラル標準ジャックのものです。しかし、そんなケーブルはないので自分で変換して作らなければなりません。

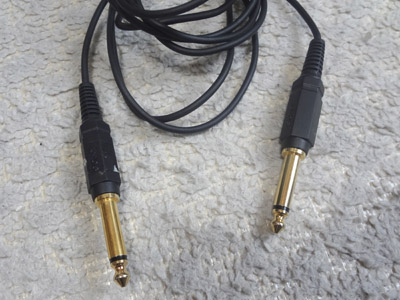

しかし、それは面倒なので今回は普通の標準フォンジャックが両端子についたケーブル。

つまり、ギターやピアノの接続に普通に使っているシールドケーブルを使います。

これをつなぐと完成。

通常の使用ではこれでＯＫです。

ただ・・・・

この方法は、ステレオのヘッドフォン端子にモノラルの端子を入れるので、問題が生じる場合があります。

私たちの教会ではミキサーに入ってくる音はモノラルで出力しているので、問題ないのですが、ステレオで出力される場合には右か左のどちらかの音声しか出力されません。

どうしてもステレオで出したい場合は以下の方法を使用します。

■

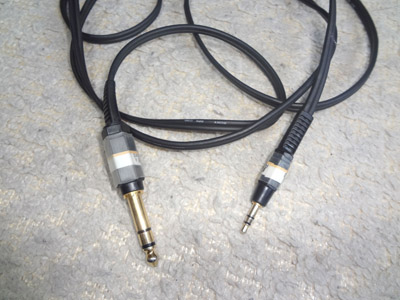

（1）これはステレオ端子のケーブルです。

どちらもステレオですが、大きさが違います。

大きいほうはミキサーのヘッドフォンの端子の大きさですのでそこに刺すとよいでしょう。

反対側の小さいほうはミニステレオ端子で、ウオークマンなどに使われる端子です。

これをステレオをモノラルに、また、ミニの端子を標準の端子に変換する必要があります。

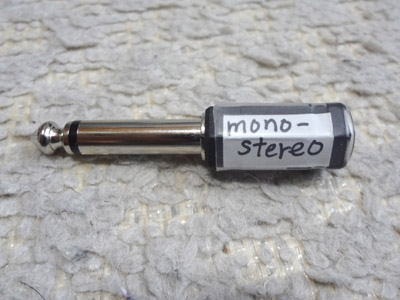

（2） そのために使用するのが以下の端子です。

見ての通り、モノラルの標準フォンジャックです。柄の部分はこの写真ではわかりませんがミニのステレオ端子が入ります。

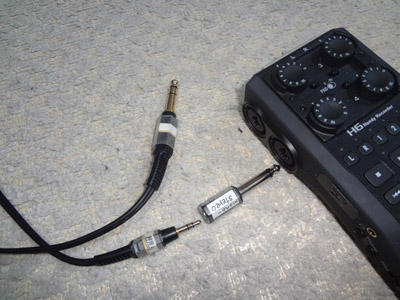

（3）　つまりこのように接続するのです。

これでステレオ左右の音のすべてが録音されます。

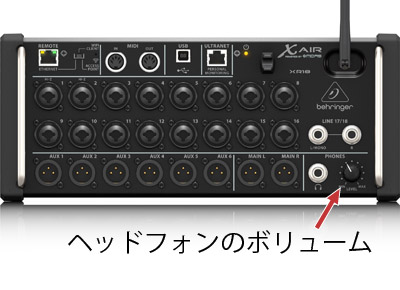

音量は、録音機本体のボリュームのほかに、ヘッドフォン端子の横にあるつまみを調節して上下させれます。
