(ZOOM H2n)の接続方法
by Canon(XLR)出力端子より

(1) 電源はＵＳＢタイプのＡＣアダプターです。

本体に単三電池が入っているはずなので、電源がなくても使えますが、できる限りＡＣアダプターを使用してください。

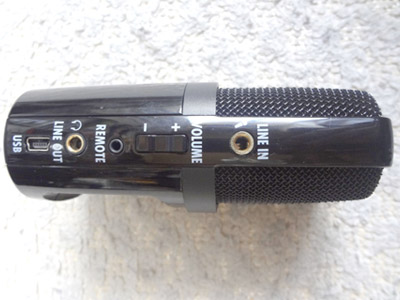

接続する場所は写真の左端の「USB」と書かれたところ

(2) デジタルミキサーのAUX6出力端子位置を確認する。

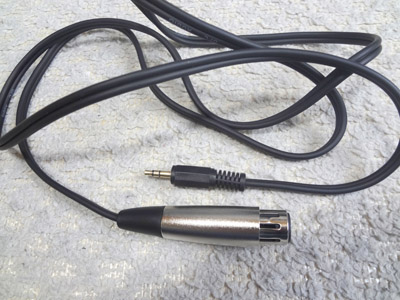

(3) 接続に使うのはこのXLR端子(キャノン端子)とステレオ・ミニ端子のケーブル

これはかなり特殊なケーブルです。

上がステレオミニの端子でZOON H2nに接続する

下がXLR端子(キャノン端子)でミキサーにつなぐ

(4)現実的にはミキサーとレコーダーが離れているのでこのXLR端子(キャノン端子)ケーブルを使って延長させます。

(5) 本体に接続する場所は一番右端にある「LINE IN」端子

(6) 操作方法は省略します。

(7) ボリュームは右側面にあるダイヤルで調節してください。

音量は最大音が（-6）のレベルにくるぐらいに合わせます。

通常はリミッターが効くように設定しているので入力する音量が少しくらい大きすぎても録音できますが、程度が過ぎると音が壊れてしまうのであまり頼るわけにはいきません。

見た目のレベルは（-6）ぐらいであっても、それはリミッターが効いているからであって実際にはもっと大きい場合もあります。ですから、一旦、低目に合わせてみてから上げていくようにしたほうが良いでしょう。

また、たとえ小さすぎてもパソコンソフトで音量を上げれるので、高すぎるよりは低すぎるほうがまだましです。

（8）音量はミキサー側でも調整できます。詳しくは「ソフトウエアーの設定」 をご覧ください。
